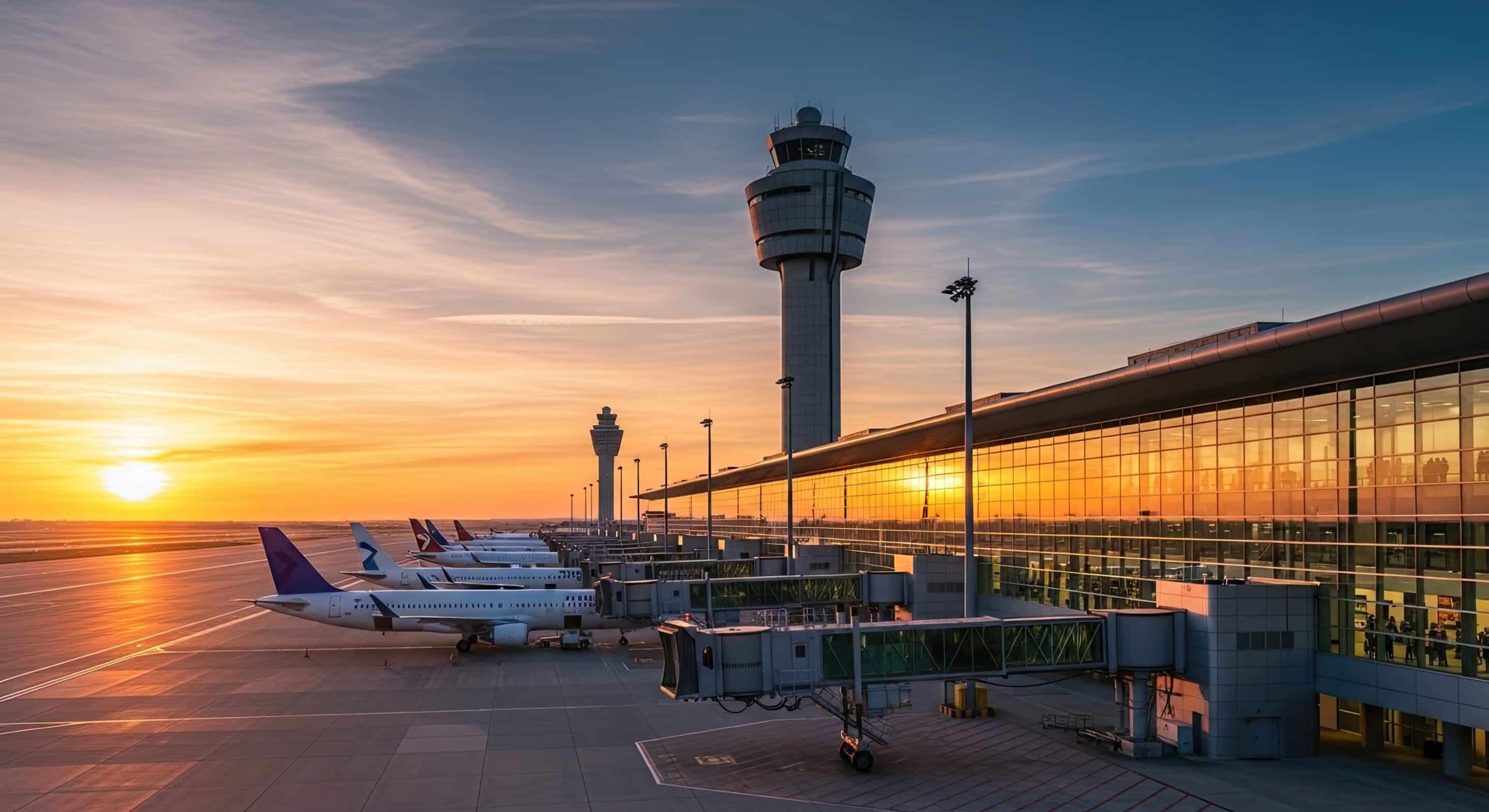

Flughafen Tower Berlin Brandenburg

Redundante Gebäudeautomation für Tower und Büros – BACnet mit DEOS DDC OPEN 4100 EMS

Für den Tower und die Bürobereiche am Flughafen Berlin Brandenburg wurde eine hochverfügbare Gebäudeautomation realisiert. Ziel war eine durchgängig redundante Ausführung der MSR-Technik, die als BACnet-Insel in die Systeme der Deutschen Flugsicherung eingebunden ist. Im Fokus standen maximale Betriebssicherheit, klare Schnittstellen nach dem Anlagenschlüssel (AKS) der Flugsicherung sowie eine stabile Luftdruckhaltung in der nahezu luftdichten Towerkanzel.

„Die Druckregelung hält Türen jederzeit sicher bedienbar – ohne Zugluft und ohne Überdruck.“

Die Anlagen wurden auf volle Redundanz ausgelegt: zwei komplett autarke und gespiegelte Schaltschränke, doppelt ausgeführte I/O-Module sowie redundante DEOS Controller (OPEN 4100 EMS). Für die Büro- und IT-Bereiche kommen zwei Haupt- und Backup-Lüftungsanlagen zum Einsatz. Im Tower sind zwei weitere Lüftungsanlagen installiert, die im wöchentlichen Wechsel betrieben werden.

Als gewerkeübergreifender Kommunikationsstandard wurde BACnet genutzt. Die gesamte Anlage ist auf BACnet aufgeschaltet und als Insellösung in das Gesamtsystem der Deutschen Flugsicherung integriert – entsprechend der Vorgaben aus dem Anlagenschlüssel (AKS). Jedes Gebäude der Flugsicherung wird dabei als eigenständige BACnet-Insel betrieben; Störmeldungen werden zusätzlich in ein zentrales Störmeldemanagement der Flugsicherung übertragen.

Im Flughafentower Brandenburg wurde eine übergeordnete GLT eines Drittanbieters eingesetzt. Über BACnet erfolgt die Anbindung der Controller und der Feldebene; darüber werden auch Visualisierung und Bedienung realisiert.

Systemdesign und Integration

Die Bürobereiche wurden als 4-Rohr-System ausgeführt. Dies bietet Komfortvorteile, hohe Zukunftssicherheit sowie Optionen für spätere Erweiterungen und Umbauten. In den Büros kamen Bedienteile der Galaxie-Serie zum Einsatz. Die Einzelraumregelung (EZR) ermöglicht neben der Temperatureinstellung auch die Steuerung von Licht und Verschattung. In der Zwischendecke wurden Unterverteilungen installiert. Die abgesetzten I/O-Module sind von dort über den CAN-Bus der DEOS Controller mit den zentralen Schaltschränken verbunden. Energiezähler (Strom) wurden über Modbus in das Gesamtsystem integriert. Für die Regelung der Wärmepumpen wurde projektspezifisch mit dem DEOS OPEN 810 EMS DDC ein Modbus-auf-BACnet-Gateway realisiert. Die Regelung umfasst zudem eine Betonkernaktivierung (BKA). Die Projektlaufzeit erstreckte sich über 2011/2012 und beinhaltete aufwendige, vom TÜV begleitete Brandschutztests.
